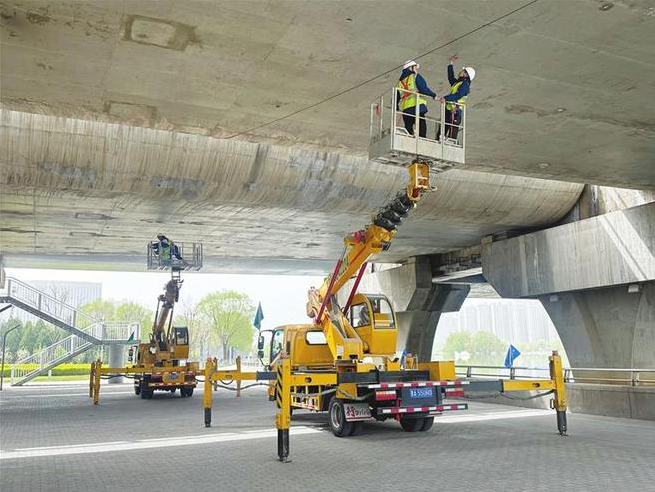

桥梁检测

一、 桥梁相关资料收集及调查

      收集该桥资料，主要是设计文件、施工文件、竣工资料和养护维修档案等，对所调查桥梁有初步的了解。对桥梁结构恒载变异状况调查，建立详细的数据库，主要内容如下:

(1) 桥梁总体尺寸的测量，主要包括桥梁长度、桥宽、净空、跨径等。

(2)桥梁构件尺寸的量测，主要包括主要构件、次要构件的长度和截面尺寸等

(3)桥面铺装层的厚度和空心板顶板厚度测定

(4) 其它附加荷载调查，如过桥管线等桥梁的周围环境在桥梁运营过程中会发生变化，如河道的变迁，桥梁局部冲刷在设计过程中考虑不足而造成过分冲刷；由于地质薄弱面造成的滑坡或泥石流；桥址由于人为取土或挖沙造成的过分开挖等。这些环境的变化可能会对桥梁的使用和承载能力造成影响，调查内容:水文、地质变迁，构造物变化等，重点是桥位处的冲刷、人为挖方、泥石流滑坡等。

二、桥面系的检查

桥面系的主要调查内容有:

1. 桥面铺装:纵、横坡是否顺适，有无严重裂缝( 龟裂、纵横裂缝 )、坑槽、 波浪桥头是否发生跳车、裂缝和结构的关系等 ;

2. 防水排水: 防水层是否破坏，桥下是否有渗水现象: 排水系统是否通畅，排水管是否破坏、损伤、脱落、堵塞；

3. 护栏及人行道：护栏的损害除了交通事故或人为破坏，有时由于桥梁结构线形的改变而导致防撞护栏出现裂缝 ；人行道板是否完整，是否有混凝土剥落、钢筋锈蚀和变形现象

4. 伸缩装置：伸缩装置是否有异常变形，有无拉开或挤抵现象，是否有破损、 脱落漏水现象，是否有明显的跳车；

5. 桥上交通信号、标志、标线、照明设施是否损失、;老化、失效，是否需要更换

6· 桥上避雷装置是否完善，避雷系统性能是否完好。桥上路用通信、供电线路及设备是否完好。

三、上部结构梁板检查

    钢筋混凝士和预应力混凝土梁桥的上部结构检查内容主要有：1. 梁(板 )端头、底面是否损坏，箱型梁内是否有积水，通风是否良好 ;  2. 混凝土有无裂缝、渗水、表面风化、剥落露筋和钢筋锈蚀，有无碱集料反应引起的整体龟裂现象，是否存在不正常的变换的变位;确定桥梁上部主要受力 构件( 如主梁、横隔板、桥梁  缝( 深度、宽度、分布及加载对比 )破损缺陷等现象；3. 预应力钢束错固区段混凝土有无开裂，沿预应力筋的混凝土表面有无纵向裂缝；对于预应力硷结构着重检查梁体有无裂缝出现，若存在裂缝的话则详细调 查其分布情况(主要包含长度、宽度、分布范围 )，并详细分析裂缝产生的原因，对于普通钢筋结构需掌握裂缝的分布情况绘制相应的 ;度超出规范限值要求则进行裂缝深度、成因等调查；4. 梁(板)式结构的跨中、支点及变截面处，悬端牛腿或中间较接部位，钢构的固结处和析架节点部位，混凝土时否开裂，缺损和出现钢筋锈蚀。5. 装配式桥梁应该注意检查连接部位的缺损状况。1)组合梁桥的桥面板与梁的结合部位及预制桥面板之间的接头处混凝士有 无开裂、渗透；2)横向连接构件是否开裂，连接钢板的焊缝是否锈蚀、断裂，边梁有无横移或向外倾斜。

四、 通道、跨线桥和天桥的检查

      结构检查同其他一般公路桥梁。通道还应检查通道内有无积水，机械排水的 泵站是否好，排水系统是否通畅。跨线桥、高架桥还应检查防抛网、隔音墙是 否完好。通道、跨线材与高架桥的通道面是否完好，有无非法占用情况等

五、支座检查

1.支座组件是否完好、清洁，有无断裂、错位、脱空、锈蚀等.2.支撑垫石是否有裂缝或表面混凝士脱落等

3.橡胶支座是否老化、开裂，有无过大的剪切变形或压缩变形，各夹层钢板间的橡胶层外凸是否均匀。

4·活动支座是否灵活，实际位移量是否正常，固定支座的错销是否完好5·简易支座的油毡是否老化、破裂或失效

6·四氟滑板支座是否脏污、老化，四氟乙烯板是否完好，橡胶块是否滑出钢板

7·盆式橡胶支座是否干涩、锈蚀，固定支座的锚栓是否紧固，销板或销钉是 否完好

8·组合式钢支座是否干涩、锈蚀、固定支座的锚栓是否紧固，销板或销钉是 否完好

9.支座的辊轴是否出现不允许的爬动、歪斜。

10.摆柱支座各组件相对位置是否准确，受力是否均匀.

11.摇轴支座是否倾斜。

12.钢筋混凝土摆柱支座的柱体有无混凝土脱皮、开裂、露筋，钢筋及钢板 有无锈蚀

六、 下部结构检查

1. 墩台及基础有无滑动、倾斜、下沉。

2.台背填土有无沉降或挤压隆起。

3.混凝土墩台及帽梁有无冻胀、风化、开裂、剥落、露筋等

4.石砌墩台有无砌块断裂、通缝脱开、变形，砌体泄水孔是否堵塞，防水层 是否损坏

5.墩台顶面是否清洁，伸缩装置处是否漏水。

6.基础下是否发生不许可的冲刷或淘空现象，是否有认为的挖方破坏等。扩 大基础的地基有无侵蚀，桩基顶段在水位涨落、干湿交替变化处有无冲刷磨损、 缩颈、露筋，有无环状冻裂，是否受到污水、咸水或生物腐蚀。

七、 特殊检查

(1) 桥梁结构恒载变异状况调查

对桥梁总体尺寸、桥梁构件尺寸、铺装厚度及其它附加荷载进行量测与调查,以便可以按实际结构尺寸及恒载分布情况进行桥梁验算评估

(2) 桥梁结构构件的材质强度检测

检测主要结构构件的材质强度，为准确计算评估提供依据

(3) 凝中钢筋锈蚀电位的检测

对主要承重构件、承重构件的主要部位或根据检查发现有迹象表明钢筋可能 存在锈蚀的部位。

( 4) 混凝电阻率的检测

通过对混凝土电阻率的测量，对混凝士可能的锈蚀速度进行判断.

( 5)凝碳化状况的检测

主要检测混凝土碳化带来的钢筋锈蚀。

( 6)钢筋保护层厚度的检查

主要测量桥梁主要构件的钢筋保护层厚度。
