户外广告牌检测

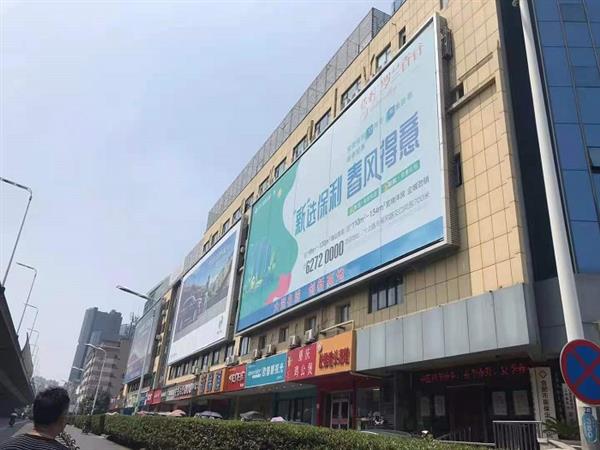

            户外广告牌检测户外广告业务近几年在市场迅速发展。这种“迅速”不仅体现在行业规模短时间之内的不断扩大上,还体现在新兴户外媒体形式的“快速”推出及被市场认可、接受。而“迅速”发展的同时,也伴随着很多问题。城市空间越来越狭窄,户外广告牌越来越高或者坐落在屋顶。这些户外广告牌大多是钢结构,容易遭到雨水的侵蚀,在夏日狂风暴雨下,特别容易倒塌,对周边建筑造成损害。



  一、检测范围



  1.基础检测



  基础检测包括:广告牌钢柱表面油漆剥落与锈蚀情况,柱脚锚栓螺母、螺母与锚杆拧紧等情况,广告牌桁架杆件油漆剥落与锈蚀情况,广告牌的轴网尺寸,钢柱壁厚度等。

  2.材料检测



  材料检测包括:混凝土柱强度检测和钢结构性能检测。



  3.连接质量与性能检测



  广告牌连接质量与性能检测包括:焊接连接、焊钉连接、螺栓连接和高强螺栓连接等。



  4.广告牌倾斜检测



  使用全站仪,按照变形测量中投点法的有关规定,测量广告牌钢柱顶部相对于底部的偏移值。



  5.广告牌动力特性



  对广告牌进行动力测试,得到振动的频率、振幅等,分析广告牌与周边建筑之间的动力特性。

  6.广告牌结构荷载试验



  对于大型复杂钢结构体系,可进行原位非破坏性实荷检验,直接检验结构性能。



  二、广告牌检测过程



  (一)现场检测的准备工作



  1、明确项目检测目的和要求,现场踏勘检测广告牌,与相关人员交流沟通,初步了解广告牌特点及检测实施难易程度。



  2、调取检测广告牌结构设计图纸、及修缮改造历史等资料,如没有结构图纸将进行现场勘察初步绘制广告牌结构示意图。

  (二)现场检测



  1、广告牌测绘:现场对广告牌的结构进行测绘,绘制或复核广告牌的结构图。



  2、广告牌钢结构整体变形测量:采用TCR1202型全站仪对广告牌钢结构的立柱进行倾斜率测量。

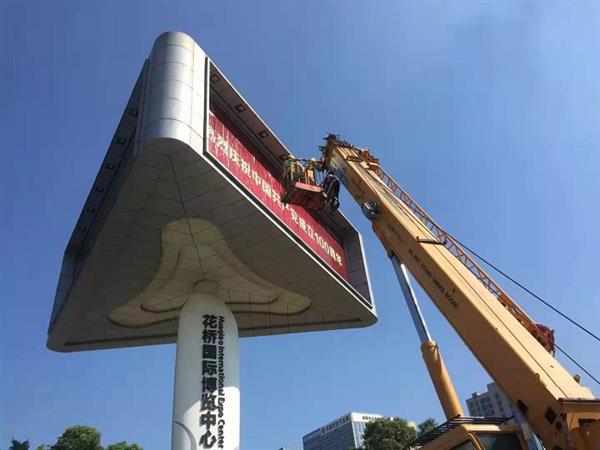

  3、广告牌完损状况检测:全面普查广告牌损伤状况,如承重构件裂缝与变形、装饰损伤、地脚螺栓按照缺陷检测,并检查螺栓和墙面的连接情况,看是否存在松动、变形、脱落、错位、剪断、延迟断裂和损伤情况等;以文字、照片、图示等方式完整记录损坏的部位、范围及程度等情况,区分结构性损伤与非结构性损伤。同时与相关单位沟通交流,查询广告牌历史,确认广告牌现在使用荷载情况。



  4、广告牌与主体结构连接性能检测:现场需对广告牌与主体结构连接性能检测,检查螺栓的型号、尺寸、预埋深度以及和主体结构的连接部位。对于焊接部位可以采用无损探伤的方式进行检测。



  5、广告牌钢结构钢材材料强度检测:根据广告牌钢结构的现场实际情况,采用布氏硬度计,参照《金属布氏硬度第1部分:试验方法》(GB/T231.1-2009)和《黑色金属硬度及强度换算值》(GB/T1172-1999)进行钢结构强度现场抽样检测,构件、节点及连接的锈蚀处,应查明锈蚀深度或板件厚度减少的程度,以及锈坑、锈烂的状况及范围。



  (三)计算与分析



  1、将广告牌损伤状况归类整理,结合广告牌的承重及使用状况,分析各类损伤成因及对厂房的影响程度,对存在较大安全隐患部位和危险点进行特别分析。



  2、根据现场检测结果及既有图纸资料,建立合适模型,对广告牌在正常使用条件下的承载力进行验算。



  3、根据现场检测数据及计算结果,对广告牌在正常使用条件下的安全性进行分析。



  4、根据以上结果,综合评估广告牌在正常使用条件下的整体安全状况,给出评估结论,对广告牌的现有损伤提出处理措施与建议。
